Bayer Matrix

Bayer Matrix는 디지털 이미지 처리에서 사용되는 디더링(dithering) 기법 중 하나입니다. 이는 1973년 Bryce Bayer가 개발한 행렬 패턴으로, 이미지의 색상이나 회색조를 표현하는 데 사용됩니다.

기본 개념

Bayer Matrix는 임계값 행렬(threshold matrix)을 사용하여 연속적인 톤을 이산적인 값으로 변환합니다. 이 과정을 통해 제한된 색상이나 회색조로도 더 풍부한 시각적 표현이 가능해집니다.

주요 특징

• 규칙적인 패턴 구조를 가짐
• 2의 거듭제곱 크기의 행렬로 구성 (2x2, 4x4, 8x8 등)
• 패턴의 반복으로 인한 시각적 균일성 제공
• 계산이 비교적 단순하고 빠름

활용 분야

• 프린터 출력
• 디스플레이 장치
• 이미지 압축
• 컴퓨터 그래픽스

Bayer Matrix는 특히 제한된 색상 표현 능력을 가진 디스플레이나 출력 장치에서 이미지의 품질을 향상시키는 데 중요한 역할을 합니다.

이러한 디더링 기법은 현대 디지털 이미지 처리에서도 여전히 중요한 위치를 차지하고 있으며, 특히 저사양 디바이스나 프린터에서 효과적인 이미지 표현을 위해 널리 활용되고 있습니다. 최근에는 레트로 게임이나 픽셀 아트 스타일의 디자인에서도 의도적으로 Bayer Matrix를 활용하여 독특한 시각적 효과를 만들어내기도 합니다.

동작 원리

Bayer Matrix의 동작 원리는 다음과 같습니다:

• 픽셀 값과 행렬 값의 비교: 각 픽셀의 값을 Bayer Matrix의 해당 위치 값과 비교합니다.
• 임계값 처리: 픽셀 값이 행렬 값보다 크면 출력 픽셀을 켜고, 작으면 끕니다.
• 패턴 반복: 작은 크기의 기본 행렬을 타일링하여 전체 이미지에 적용합니다.

예를 들어, 2x2 Bayer Matrix의 경우 다음과 같은 구조를 가집니다:

0  2
3  1

이러한 패턴이 반복되면서 이미지 전체에 걸쳐 균일한 디더링 효과를 만들어냅니다. 행렬의 크기가 커질수록 더 세밀한 톤 표현이 가능해지지만, 계산량도 증가하게 됩니다.

4x4 Bayer Matrix는 더 많은 톤 레벨을 표현할 수 있어 널리 사용되며, 다음과 같은 구조를 가집니다:

0   8   2   10
12  4   14  6
3   11  1   9
15  7   13  5

이 행렬은 16단계의 톤을 표현할 수 있어 2x2 행렬보다 더 자연스러운 그라데이션 효과를 만들어낼 수 있습니다.

이러한 행렬 구조는 실제 구현에서 정규화된 값(0에서 1 사이)으로 변환되어 사용되며, 이를 통해 다양한 해상도와 색심도에서 효과적인 디더링이 가능해집니다. Bayer Matrix의 이러한 수학적 특성은 디지털 이미지 처리에서 예측 가능하고 일관된 결과를 보장하는 중요한 요소가 됩니다.

모바일 환경에서의 메모리 이슈

Bayer Matrix를 모바일 환경에서 구현할 때 주의해야 할 중요한 메모리 관리 문제가 있습니다:

• 임시 배열 생성: 디더링 처리 과정에서 원본 이미지의 크기만큼 임시 배열이 생성됩니다.
• 제한된 메모리: 모바일 기기의 제한된 메모리 환경에서 큰 이미지를 처리할 때 메모리 부족 현상이 발생할 수 있습니다.
• 가비지 컬렉션: 반복적인 배열 생성과 삭제로 인해 가비지 컬렉션이 자주 발생할 수 있습니다.

이러한 문제를 해결하기 위한 최적화 방법:

• 타일링 방식 처리: 전체 이미지를 작은 타일로 나누어 순차적으로 처리
• 메모리 풀링: 임시 배열을 재사용하여 새로운 메모리 할당 최소화
• 인플레이스 처리: 가능한 경우 원본 이미지 버퍼에서 직접 처리

이러한 최적화 방법들을 적절히 조합하여 구현하면, 모바일 환경에서도 효율적인 Bayer Matrix 디더링을 구현할 수 있습니다. 특히 타일링 방식과 메모리 풀링을 함께 사용하면 메모리 사용량을 크게 줄일 수 있으며, 처리 속도도 향상시킬 수 있습니다.

임시 변수 배열의 특성과 관리

디더링 처리 과정에서 사용되는 임시 변수 배열은 다음과 같은 특성을 가집니다:

• 크기 특성: 원본 이미지의 픽셀 수만큼의 메모리 공간이 필요합니다.
• 수명 주기: 디더링 처리 동안에만 존재하며, 처리가 완료되면 메모리에서 해제됩니다.
• 메모리 접근 패턴: 순차적인 읽기/쓰기 작업이 빈번하게 발생합니다.

임시 변수 배열의 효율적인 관리를 위한 전략:

• 메모리 재사용: 동일한 크기의 작업에 대해 임시 배열을 재활용합니다.
• 블록 처리: 전체 이미지를 작은 블록 단위로 나누어 처리하여 메모리 사용량을 줄입니다.
• 메모리 정렬: 캐시 효율성을 높이기 위해 메모리 정렬을 고려한 할당을 수행합니다.

GPU Wait 이슈와 임시 변수 배열

임시 변수 배열이 GPU wait를 유발하는 주요 원인들은 다음과 같습니다:

• 메모리 전송 지연: CPU와 GPU 메모리 간의 데이터 전송 과정에서 병목 현상이 발생할 수 있습니다.
• 메모리 동기화: GPU가 임시 배열의 데이터를 처리하는 동안 CPU가 해당 메모리에 접근하려 할 때 동기화 대기가 발생합니다.
• 캐시 미스: 임시 배열의 크기가 GPU 캐시를 초과할 경우 잦은 캐시 미스로 인한 대기 시간이 발생합니다.

이러한 GPU wait 문제를 최소화하기 위한 해결 방안:

• 핀ned 메모리 사용: GPU와 CPU 간의 효율적인 메모리 전송을 위해 페이지 잠금 메모리를 활용합니다.
• 비동기 처리: 가능한 경우 메모리 전송과 계산을 비동기적으로 수행하여 대기 시간을 줄입니다.
• 메모리 정렬 최적화: GPU의 메모리 접근 패턴에 맞춰 데이터를 정렬하여 처리 효율을 높입니다.

LUT를 이용한 Bayer Matrix 구현

Bayer Matrix를 Look-Up Table(LUT)로 구현하면 런타임에서의 계산을 줄이고 성능을 향상시킬 수 있습니다. LUT 구현 방법은 다음과 같습니다:

• 사전 계산: 모든 가능한 입력값에 대한 디더링 결과를 미리 계산하여 테이블에 저장
• 정규화: 0-255 범위의 픽셀값을 LUT 인덱스로 매핑
• 메모리 최적화: 패턴의 반복성을 활용하여 최소한의 테이블 크기 유지

LUT 구현 예시 코드:

// 2x2 Bayer Matrix를 위한 LUT 생성
const bayerLUT = new Uint8Array(256);
const bayerMatrix = [
    [0, 2],
    [3, 1]
];

// LUT 초기화
for (let i = 0; i < 256; i++) {
    const x = i % 2;
    const y = Math.floor(i / 2) % 2;
    const threshold = (bayerMatrix[y][x] / 4) * 255;
    bayerLUT[i] = i > threshold ? 255 : 0;
}

이렇게 생성된 LUT를 사용하면 런타임에서 복잡한 계산 없이 빠르게 디더링을 적용할 수 있습니다. 특히 모바일 환경에서 성능 향상에 큰 도움이 됩니다.

LUT 사용의 장점:

• 빠른 실행 속도: 계산 대신 메모리 참조만 필요
• 일관된 결과: 미리 계산된 값을 사용하므로 결과가 항상 동일
• CPU 부하 감소: 복잡한 수학 연산을 피할 수 있음

Bayer Matrix vs Blue Noise 비교

Bayer Matrix와 Blue Noise는 각각 다른 특성을 가진 디더링 기법입니다. 두 방식의 주요 차이점은 다음과 같습니다:

Bayer Matrix의 특징

• 규칙적이고 반복적인 패턴 생성
• 계산이 단순하고 구현이 쉬움
• 메모리 사용량이 적음
• 눈에 띄는 격자 패턴이 발생할 수 있음

Blue Noise의 특징

• 불규칙하고 자연스러운 패턴 생성
• 시각적으로 더 부드럽고 자연스러운 결과
• 계산이 더 복잡하고 구현이 어려움
• 더 많은 메모리와 처리 시간이 필요

선택 기준

용도에 따른 선택 기준은 다음과 같습니다:

• Bayer Matrix 선택 시: 빠른 처리 속도가 필요하거나 제한된 리소스 환경에서 사용
• Blue Noise 선택 시: 고품질의 시각적 결과가 필요하고 충분한 리소스가 있는 경우 사용

실제 프로젝트에서는 이러한 두 기법의 장단점을 고려하여 적절한 선택을 해야 하며, 때로는 두 방식을 혼합하여 사용하는 하이브리드 접근법도 고려할 수 있습니다. 예를 들어, 미리보기나 실시간 처리가 필요한 부분에서는 Bayer Matrix를, 최종 출력물에는 Blue Noise를 적용하는 방식으로 구현할 수 있습니다.

비교 항목 Bayer Matrix Blue Noise

패턴 특성	규칙적이고 반복적	불규칙하고 자연스러움
구현 복잡도	단순하고 쉬움	복잡하고 어려움
메모리 사용	적음	많음
처리 속도	빠름	느림
시각적 품질	격자 패턴 발생 가능	부드럽고 자연스러움
적합한 용도	실시간 처리, 미리보기	최종 출력물, 고품질 필요 시

디더링 알고리즘 별 품질 비교

목표: Bayer Matrix, Floyd-Steinberg, Blue Noise 디더링 기법의 시각적 결과물을 비교하여 품질 차이를 분석.

이미지 설명

• Bayer Matrix: 규칙적이고 반복적인 격자 패턴이 특징적으로 나타남.
• Floyd-Steinberg: 픽셀 값이 주변으로 분산되어 자연스러운 톤 전환을 구현.
• Blue Noise: 불규칙적이면서도 자연스러운 고품질 디더링을 구현.

생성할 이미지

1. 원본 이미지: 0부터 255까지 점진적으로 변화하는 연속 그라데이션.
2. Bayer Matrix 결과: 4×4 Bayer Matrix를 적용한 디더링.
3. Floyd-Steinberg 결과: 오차 확산 기법을 적용한 디더링.
4. Blue Noise 결과: 불규칙 패턴을 활용한 디더링.

import numpy as np
import matplotlib.pyplot as plt
from PIL import Image

# Generate gradient image
def generate_gradient(width, height):
    return np.tile(np.linspace(0, 255, width, dtype=np.uint8), (height, 1))

# Bayer Matrix dithering
def bayer_dithering(image, matrix_size=4):
    bayer_matrix = np.array([
        [0, 8, 2, 10],
        [12, 4, 14, 6],
        [3, 11, 1, 9],
        [15, 7, 13, 5]
    ]) / 16.0
    h, w = image.shape
    threshold_map = np.tile(bayer_matrix, (h // matrix_size + 1, w // matrix_size + 1))[:h, :w]
    normalized_image = image / 255.0
    return (normalized_image > threshold_map).astype(np.uint8) * 255

# Floyd-Steinberg dithering
def floyd_steinberg_dithering(image):
    h, w = image.shape
    result = image.astype(np.float32)
    for y in range(h):
        for x in range(w):
            old_pixel = result[y, x]
            new_pixel = 255 * (old_pixel > 127)
            result[y, x] = new_pixel
            quant_error = old_pixel - new_pixel
            if x + 1 < w:
                result[y, x + 1] += quant_error * 7 / 16
            if y + 1 < h:
                if x > 0:
                    result[y + 1, x - 1] += quant_error * 3 / 16
                result[y + 1, x] += quant_error * 5 / 16
                if x + 1 < w:
                    result[y + 1, x + 1] += quant_error * 1 / 16
    return np.clip(result, 0, 255).astype(np.uint8)

# Blue Noise dithering (placeholder: random noise simulation)
def blue_noise_dithering(image):
    h, w = image.shape
    noise = np.random.rand(h, w)
    normalized_image = image / 255.0
    return (normalized_image > noise).astype(np.uint8) * 255

# Generate and process images
width, height = 256, 64
gradient = generate_gradient(width, height)
bayer_result = bayer_dithering(gradient)
floyd_result = floyd_steinberg_dithering(gradient)
blue_noise_result = blue_noise_dithering(gradient)

# Plot results
fig, axes = plt.subplots(1, 4, figsize=(20, 5))
axes[0].imshow(gradient, cmap='gray', vmin=0, vmax=255)
axes[0].set_title("Original Gradient")
axes[1].imshow(bayer_result, cmap='gray', vmin=0, vmax=255)
axes[1].set_title("Bayer Matrix Dithering")
axes[2].imshow(floyd_result, cmap='gray', vmin=0, vmax=255)
axes[2].set_title("Floyd-Steinberg Dithering")
axes[3].imshow(blue_noise_result, cmap='gray', vmin=0, vmax=255)
axes[3].set_title("Blue Noise Dithering")

for ax in axes:
    ax.axis("off")

plt.tight_layout()
plt.show()

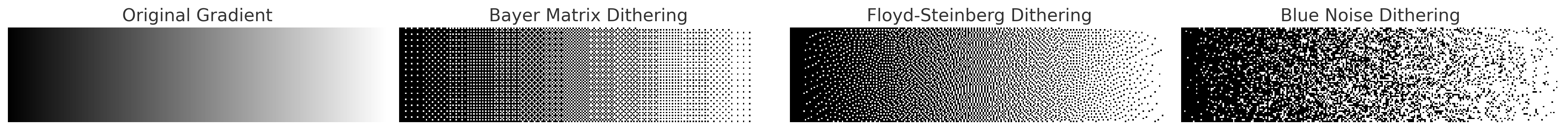

세 가지 디더링 기법의 특징적인 차이점을 다음과 같이 확인할 수 있습니다:

1. Original Gradient: 밝기값이 0에서 255까지 연속적으로 변화하는 원본 이미지
2. Bayer Matrix Dithering: 규칙적인 격자 패턴을 활용한 디더링 결과
3. Floyd-Steinberg Dithering: 오차 확산 방식을 통한 자연스러운 디더링 결과
4. Blue Noise Dithering: 불규칙적 패턴을 통한 부드럽고 고품질의 디더링 결과
