MAYA VRAY GLSL PROGRAMMING PART-3

파트 2에 이어서...



MAYA VRAY GLSL PROGRAMMING PART-2



VRAY GLSL 에 대한 전체적인 프레임워크를 탐구 하고 이해하기 위해서 간단한 예를 사용하고 있습니다.

파트 3에서는 마야 하이퍼셰이더 패널에서 생성 한 텍스처들을 셰이더 인풋 프로퍼티(uniform 으로 선언된)를 사용해서 셰이더 내부에서 사용해 보도록 하겠습니다.



---

목표

마야 HyperShader  에서 생성 한 텍스처 타입을 GLSL 셰이더 내부에서 활용 해 보자.



구현

//V-Ray Fragment Program 1.0

#version 110
__color uniform vec4 diffuseColor = vec4(0.6, 0.2, 1.0, 1.0);
uniform float fresnelBias = 1.0;
uniform float fresnelScale = 1.0;
uniform float fresnelPower = 1.0;

void main()
{
    vec3 normal = (gl_FrontFacing) ? vr_Normal : -vr_Normal;
    vec3 viewDir = vr_Direction;
    float specAngle = 1.0;
    float shininess = 250.0;
    float specularStrength = 1.0;

    vec4 Lambert = vec4(0.0, 0.0, 0.0, 1.0);
    vec3 raw_diffsue = diffuseColor.rgb;
    vec3 gi_contribution = vr_irradiance(normal, 1.0);
    float Fresnel = 0.0;

    vr_LightIterator light;

    for(int i = 0; i < vr_NumLights; ++i)
    {
        vr_evalLight(i, vr_Position, normal, light);
        float ndotl = clamp(dot(light.direction , normal),0.0,1.0);

        if(ndotl > 0.0)
        {
            Lambert += vec4(vec3(ndotl) * light.contribution,0.0);
        }
    }

    Lambert.rgb *= raw_diffsue;
    Fresnel = (fresnelBias + fresnelScale * clamp(pow(1 - dot(normal , viewDir),0.0 , 1.0) , fresnelPower));
    Lambert.rgb += Fresnel;
    Lambert.rgb += vec3(raw_diffsue * gi_contribution);



  // Output final color
  gl_FragColor.rgb = Lambert.rgb;
  gl_FragColor.a = 1.0;

}

위 코드는 파트2에서 작성 된 코드 입니다.

여기서 주목해야 할 부분은 간단합니다.

uniform 부분인데요.

입력 받을 텍스처에 대한 프로퍼티를 선언 해야 합니다. 그렇게 하면 마야 머트리얼 인터페이스에 추가 되죠.



uniform sampler2D diffuseTexture;

서피스의 표면에 맵핑 될 디퓨즈 텍스처를 선언 했습니다.



마야에서 확인 해 보면~

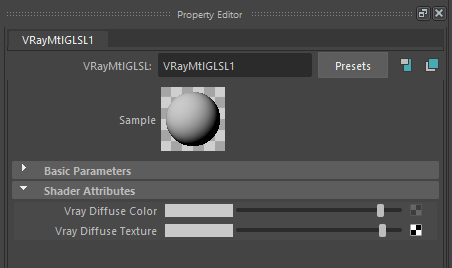

텍스처 입력 프로퍼티와 기본색상 프로퍼티

Vray Diffuse Textute 라는 인터페이스가 추가 되었을겁니다.

지금은 텍스처를 하이퍼셰이더에서 연결 해도 어떤 변화도 생기지 않겠죠.

셰이더에서는 Sampler 를 사용하여 uv 좌표와 연결 해 줘야 합니다.

vec3 diffuseTextureVar = vec3(texture2D(diffuseTexture, vec2(gl_TexCoord[0])));

그 다음 원래 만들어 두웠던 raw_diffsue 에 그것을 추가 하여 곱해 줘야 합니다. 기본 색상에 입력 된 디퓨즈텍스처가 곱해져야 화면에 정상적으로 보여질 것이겠죠?

vec3 raw_diffsue = diffuseTextureVar * diffuseColor.rgb;

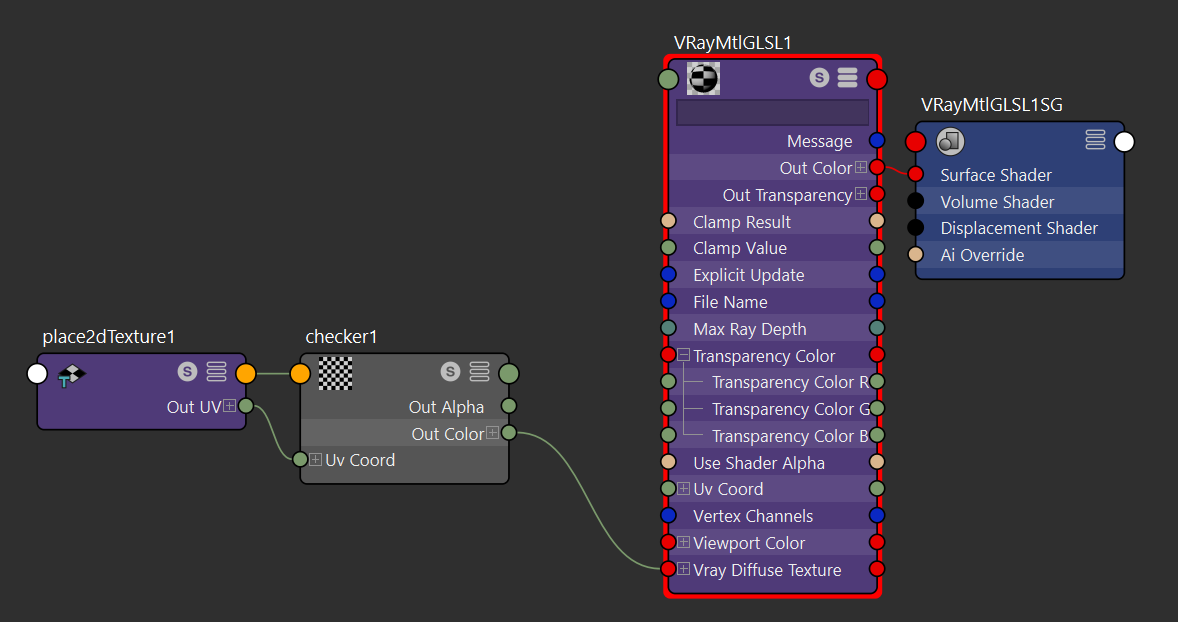

하이퍼셰이더 패널에서 Checker 텍스처 노드를 추가 하고 연결 합니다.

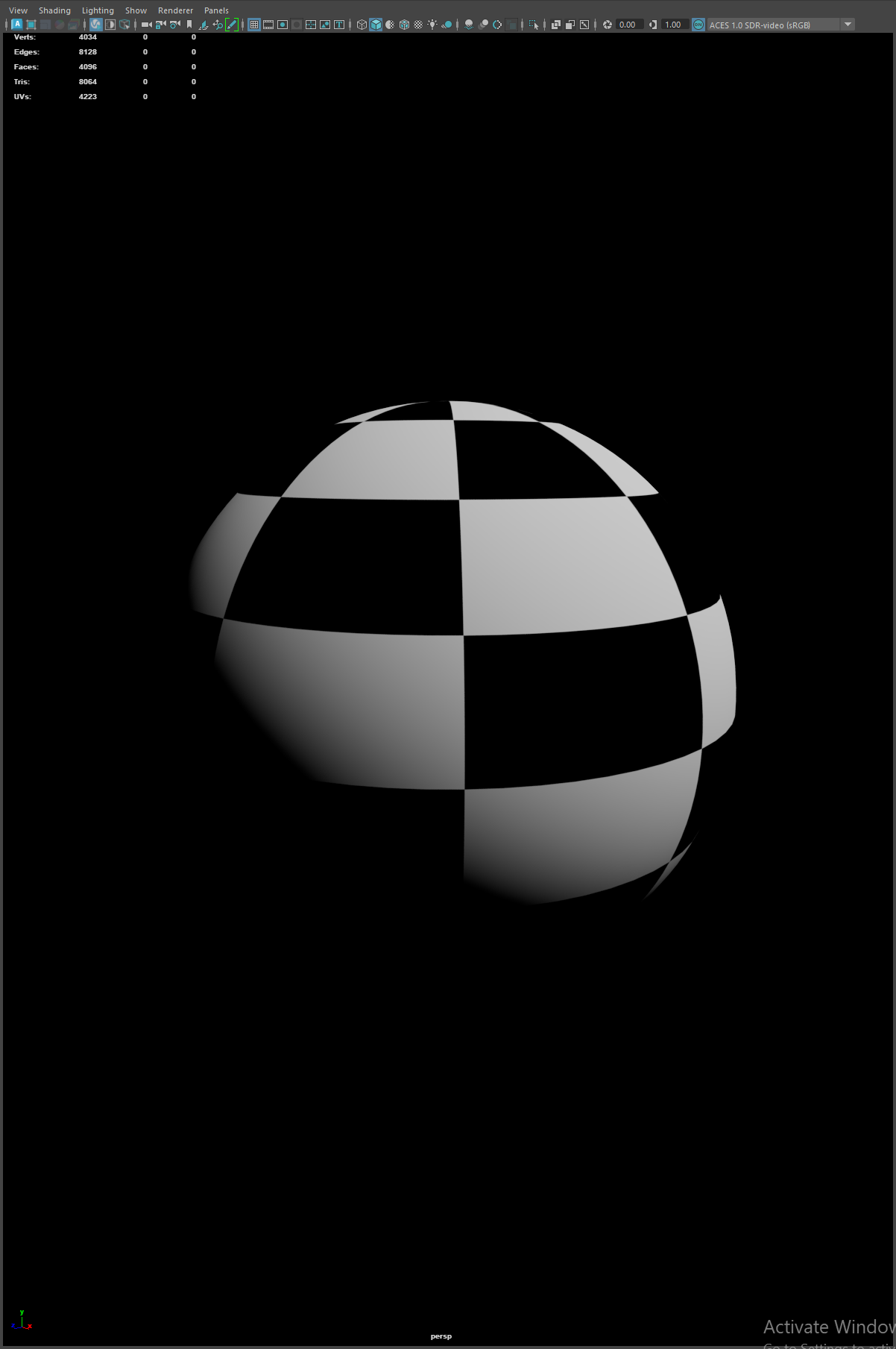

Vray-IPR 에서 실시간 으로 확인 할 수 있습니다.

Vray-IPR 프리뷰

현재 까지는 Lambert 디퓨젼 모델에 서피스에 디퓨즈 텍스처가 입혀진 것이죠.



약간의 실험을 해 볼까요?

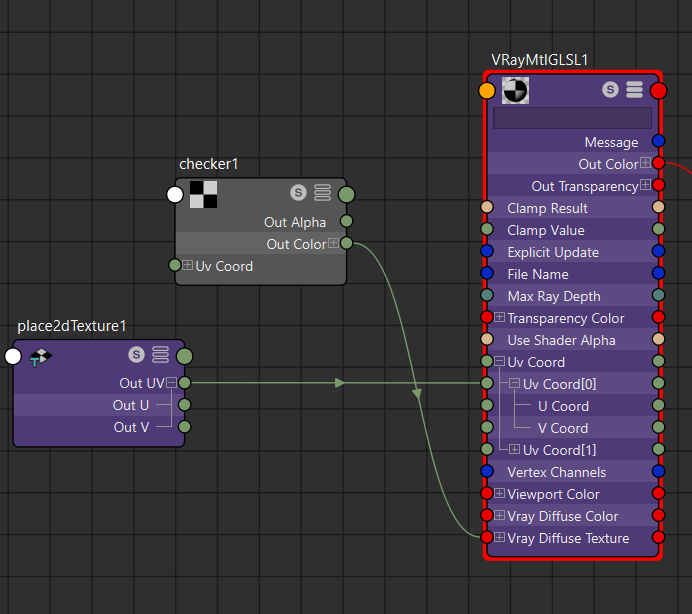

UV 좌표를 전역 노드로 구성 할 수도 있습니다. GLSL 과는 상관 없지만 머트리얼 노드 내장 프로퍼티를 활용하는 것입니다.

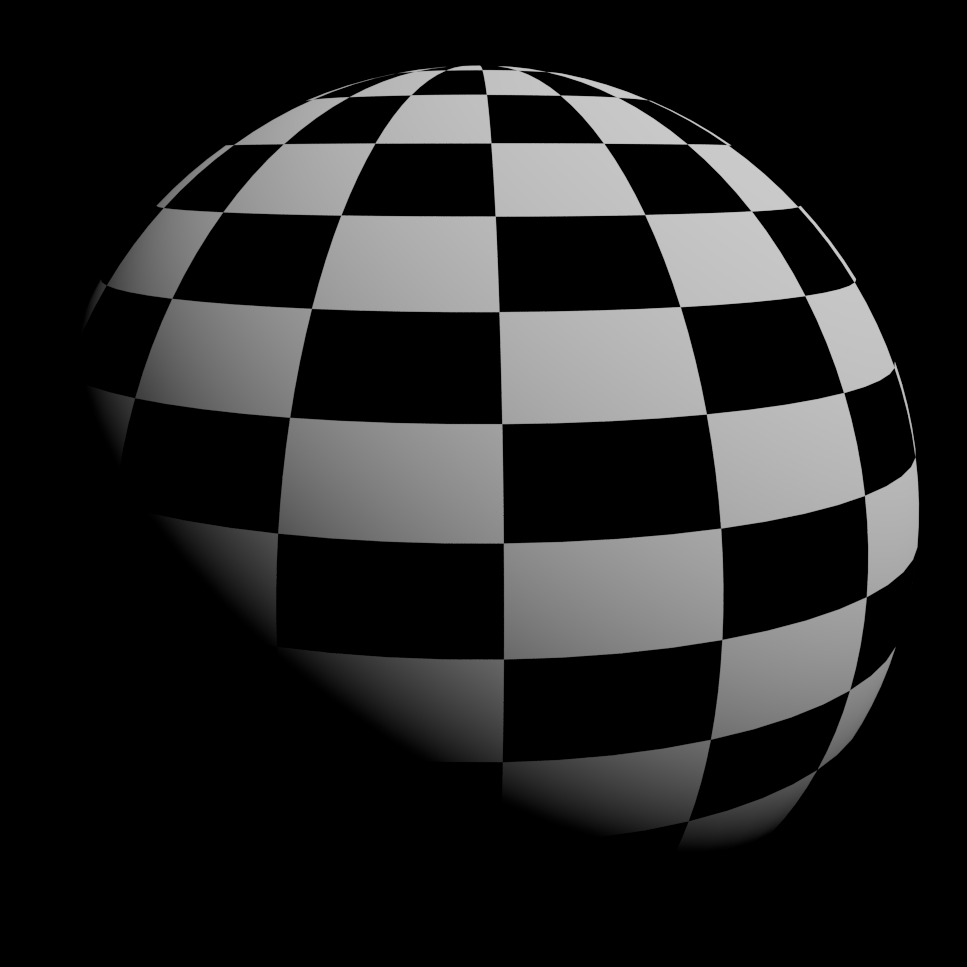

Repeat UV 값을 수정 한 결과.

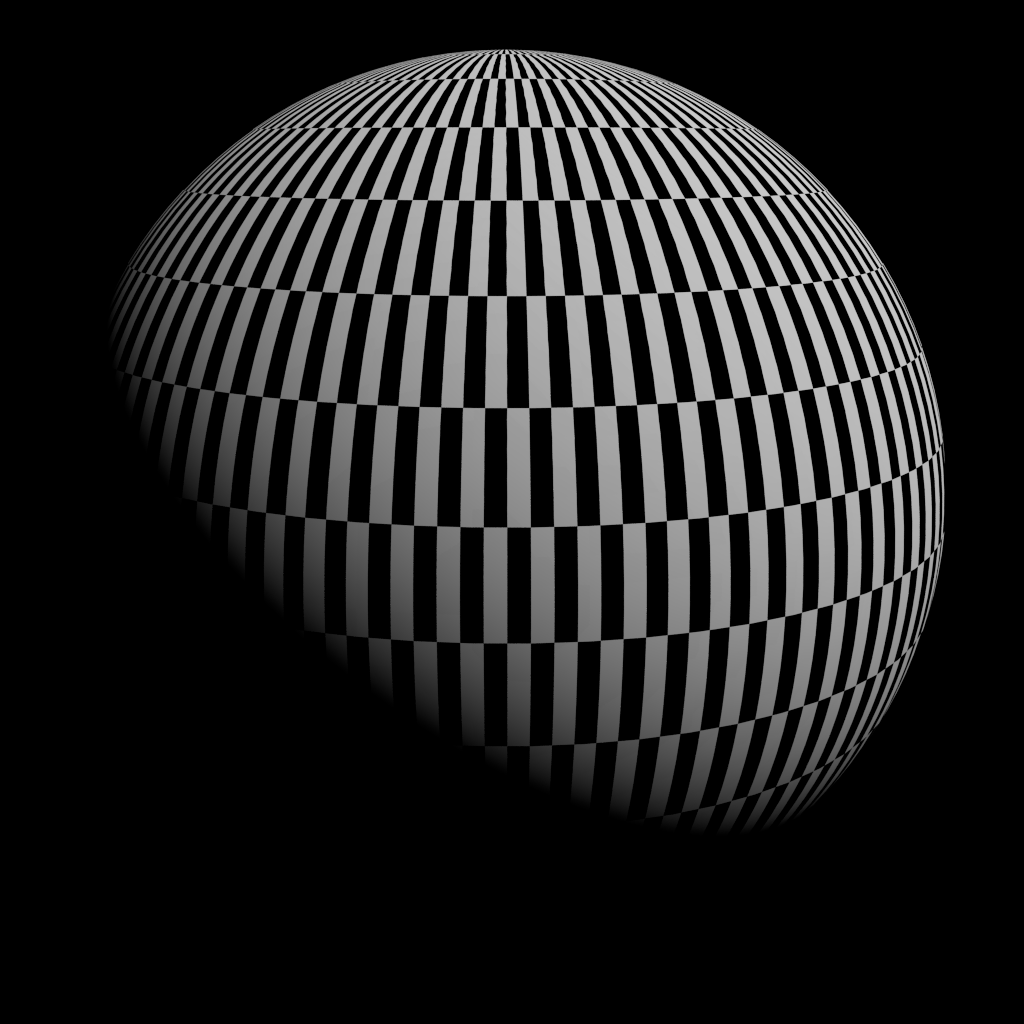

여기에 이제 코드 내부에서 UV 정보를 수정 해서 타일링 값을 변경 해 보죠.

vec2 uv_coordinate = vec2(gl_TexCoord[0]);
uv_coordinate *= vec2(10.0, 1.0);

vec3 diffuseTextureVar = vec3(texture2D(diffuseTexture, uv_coordinate));

vec2 타입의 uv_coordinate 변수를 메인함수 안에 추가 하고 원래의 기본 제공 가변 변수인 gl_TexCoord[] 를 담아주세요.

거기에 vec2(10.0 , 1.0) 을 곱합니다. uv_coordinate 는 원래의 텍스처 셈플러의 uv 기본 변수로 대체 합니다.
